製品説明

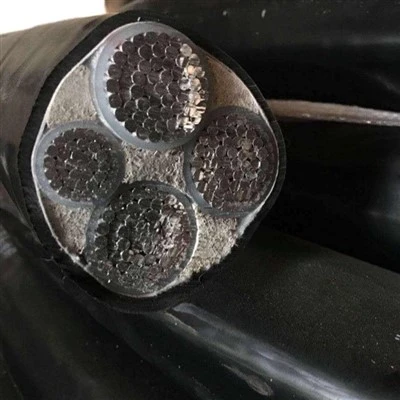

YJLHV22 は、高性能低電圧外装ケーブルであり、アルミニウム合金導体架橋ポリエチレン絶縁スチールテープ外装ポリ塩化ビニルシースケーブルとして定義されており、高い柔軟性、二重スチールテープ外装構造および FT4{6}} 定格の PVC 外側シースで設計されており、90 度架橋ポリエチレン防水絶縁層を備えており、シングルコアまたはシングルコアまたは-で入手可能です。マルチ- バージョンであり、クラス B 難燃性産業用ケーブルに属します。

このケーブルは Four Alloy Core マルチコア合金導体設計を採用しており、回路の安全性と安定性を高めるために等電位ボンディング用の 1 本の裸導体（オプション）を装備できます。-これは、優れた防水性、難燃性、耐腐食性-の性能を備えたプロフェッショナル向け低電圧アーマーケーブルであり、配電および太陽光発電システム用に特に最適化されています。

YJLHV22 は、工場で事前に組み立てられた-柔軟性の高い-セルフロック式アルミニウム製外装と密閉された PVC 外装シースを備えており、従来のパイプ配線モードを排除し、建設の困難さと人件費を直接削減します。 FT4-定格の難燃性 PVC シースを備えたこのケーブルは、直接埋設が可能で、腐食環境や不燃性の建築用途に適応し、-太陽光発電所や配電プロジェクトの高規格配線のニーズを完全に満たします。

公称断面積-	導体基準外径	20度における導体の最大DC抵抗	絶縁体公称厚さ	絶縁体外径	完成品参考外径	基準電流容量 (A)
(mm)	(mm)	(Q/km)	(mm)	(mm)	(mm)	空気(45度)	土(25度)
3×10	3.6	1.83	2.0	7.6	24.4±2	47	60
3x16	4.6	1.15	2.0	8.6	26.6±2	62	791
3×25	5.6	0.727	2.0	9.6	28.7±2	82	103
3×35	6.6	0.524	2.0	10.6	30.9±2	100	125
3×50	7.7	0.387	2.0	11.7	333±2	118	149
3×70	9.2	0.268	2.0	13.2	36.5±2	150	186
3×95	10.9	0.193	2.0	14.9	40.2±2	185	224
3×120	12.2	0.153	2.0	16.2	43.2±2	216	258
3×150	13.5	0.124	2.0	17.5	473±2	245	289
3×185	15.2	0.0991	2.0	19.2	51.2±2	285	330
3×240	17.5	0.0754	2.0	21.5	56.7±2	343	386
3x300	19.5	0.0601	2.0	23.5	61.5±2	394	438
3x400	22.3	0.047	2.0	26.1	65.4±2	466	506

コア技術パラメータ

パラメータのカテゴリ	仕様	パラメータのカテゴリ	仕様
モデル番号	YJLHV22	定格電圧	1.8/3KV
導体材質	アルミニウム合金	断熱材	XLPE (90度防水)
装甲型	SWA/STA/AWA/ATA (ダブルスチールテープオプション)	シース材質	FT4- 認定の難燃性 PVC
使用温度	90度	難燃グレード	クラスB
コア仕様	1/2/3/4/3+1/5/3+2/4+1 コア	断面	300mm² (3*300mm²)
色	黒	MOQ	100メートル
証明書	CCC/CE/ISO	等電位ボンディング導体	オプション
主な特長	高い柔軟性、難燃性、耐食性、直接埋設、パイプ{0}}不要の設置	応用	配電、太陽光発電

主な利点

4 つのアロイコア設計により、バランスのとれた電流容量と機械的柔軟性が保証され、太陽光発電システムや配電システムのマルチコア配線需要に完全に適応します。{0}{1}{1}プロフェッショナル向けの低電圧外装ケーブルとして、高い柔軟性、難燃性、耐食性、便利な構造を FT4- 定格のシースと自動ロック式外装構造と統合し、直接埋設とパイプのない構造を実現しています。これは、現代の産業および太陽光発電工学にとってコスト効率の高い最適な選択肢です。-
